潛水排污泵的安裝方法

潛水排污泵安裝方法,潛水排污泵的安裝方法

潛水排污泵的安裝方法主要分為移動式安裝、固定式安裝和自動耦臺式安裝3種方式，下面為您分享每種安裝方式的特點及潛水排污泵安裝圖集。

1、移動式安裝

對于小型的QW型潛水污水泵，例如30kW以下，一般可采用自由移動式安裝。此時，只要用泵的底座或支架進行支撐，出口彎管直接與出水鋼管或者軟管連接，既簡單方便，使潛水排污泵很容易移至不同的工地使用，并可直接放入水中，泵直接支撐在底座上。

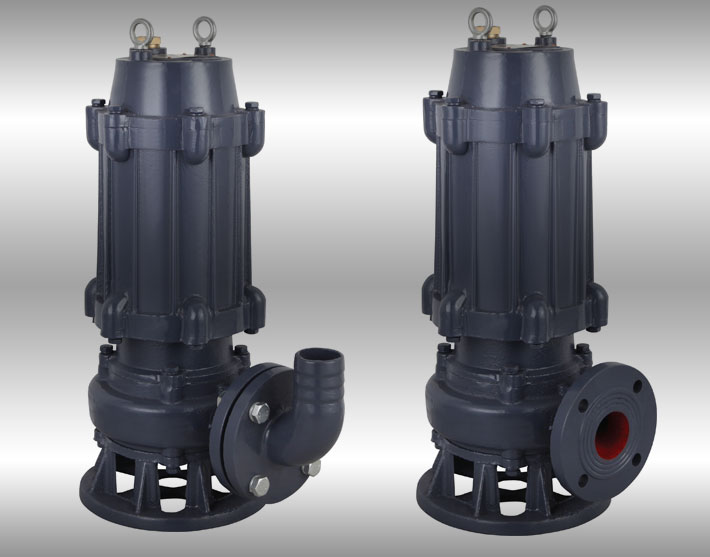

潛水排污泵移動式安裝

2．固定式安裝

潛水排污泵安裝在泵房固定的基礎上，采用電動機定子冷卻系統冷卻電動機，整個水泵外表均不與介質接觸，連接好進水管與出水管即可運行，類似普通干式水泵的固定式干式安裝。若泵雖然固定，但泵與電動機外部暴露于介質中的為固定式濕式安裝。

3．自動耦臺式安裝

潛水排污泵的另一主要安裝形式為半固定式安裝，這種安裝形式適宜于所有功率的潛水排污泵，該裝置主要由出水管座、耦合架(快速接口)和導軌等組成。圖10一26所示給出了采用自動耦合安裝裝置的潛水排污泵現場安裝示意圖。

潛水排污泵耦合安裝

安裝時，泵與出水管座(即耦合底座)相連，出水管座固定于泵坑底部(在建造泵坑時，預先埋好地腳螺栓，使用時將出水管座固定即可)。泵通過起重設備可以沿直的導軌上下自由移動，當泵沿導軌放下對，耦合架自動地與出水管座相耦合，在潛水排污泵自重產生的力矩作用下，水泵與出水管座接觸面越壓越緊并密封。而當泵提升時，泵與出水管座自動脫開。采用自動耦合安裝裝置，維護、保養、檢修時只要將泵沿導軌吊出即可，不用人進入污水中拆卸，十分方便。不僅可以實現泵的快速安裝與起吊，而且還可大大減輕工人的勞動強度，改善勞動條件。
